高溫改性尼龍幫你鑄造新能源汽車燃油箱新時代！

2023-07-12 17:12:22 點擊數：來源：http://www.game5050.net

能源和環境是實現可持續發展必須考慮的問題。在發布禁塑令的同時，海南2030年起全省全面禁止銷售燃油汽車。面對能源枯竭和大氣污染的雙重威脅，發展節能減排新能源汽車勢在必行。

插電式混合動力汽車 (PHEV) 讓新能源汽車踏入了新的時代，它能夠從電網中提取和儲存能量，為車輛提供推進能量，更加方便便宜。因此，PHEV在燃油經濟性和低排放性能方面更具有優勢。

PHEV燃油箱系統特點

PHEV首先選擇蓄電池為汽車提供動力當蓄電池的電量降低到指定的下限時，才開啟內燃機為汽車提供動力。

汽油是易揮發液體，也會因?yàn)樵谌加拖渲写鎯?chǔ)時間過長而發生氧化和變質。在過去的幾十年中，傳統汽車都是采用碳罐裝置收集燃油箱內揮發的燃油蒸汽，并通過發動機對碳罐進行脫附清洗實現循環使用。

PHEV在純電模式下，其發動機長期處于不工作狀態，也就無法對燃油系統碳罐進行有效脫附清洗，從而造成碳罐被擊穿，導致燃油蒸汽直接排放到大氣中，引起環境污染。因此，如何在發動機長期不工作的情況下，避免碳罐被過量燃油蒸汽擊穿，引起燃油泄漏和環 境污染，是 PHEV 燃油箱系統 設 計 必須要解決的問題。

高壓燃油箱系統原理

高壓燃油箱系統是通過提高燃油箱自身承壓能力，將燃油蒸汽密封在燃油箱內部，減少燃油蒸汽排放到碳罐中，從而避免碳罐被擊穿。

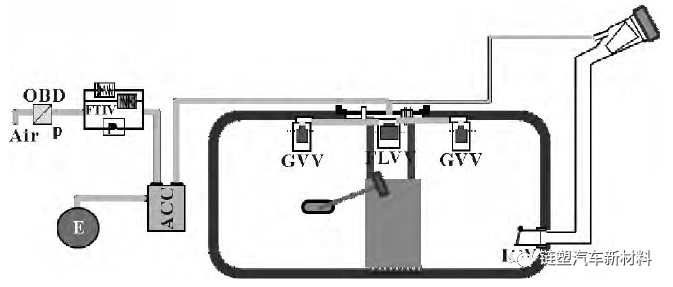

高壓燃油箱系統原理

當PHEV以純電模式驅動時，燃油箱隔離閥FTIV閉合，燃油箱與外界隔絕，燃油蒸汽被密封在燃油箱內部，碳罐不吸收燃油蒸汽; 當蓄電池的電量降低到指定的下限時，發動機啟動，碳罐能夠被脫附清洗，燃油箱隔離閥FTIV打開，燃油箱與外界進行燃油蒸汽流通，碳罐吸收燃油蒸汽。

高壓塑料燃油箱結構設計

由于密封燃油蒸汽于燃油箱內部，PHEV燃油箱需要承受比傳統燃油箱更高內部壓力。傳統汽車燃油箱內部壓力一般為6～10kPa，而PHEV燃油箱內部壓力則會高達35～40kPa。目前絕大多數汽車燃油箱均為塑料燃油箱，僅僅依靠燃油箱本體自身材料強度是無法承受上述高壓荷，因此需要塑料燃油箱本體設計專門增強結構來提高燃油箱結構強度。

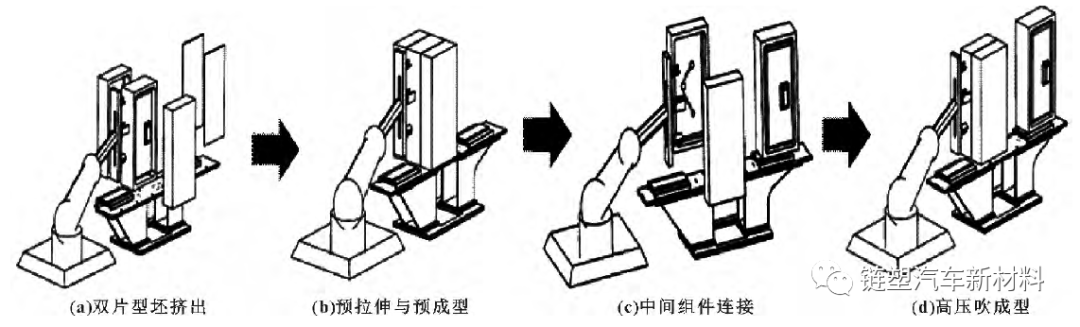

兩片吹塑工藝成型流程

塑料燃油箱采用兩片吹塑料成型工藝。首先由吹塑機口模形成兩個片狀型坯，燃油箱模具閉合對片狀型坯預吹塑成型，預成型結束后，燃油箱模具打開，可以通過中間模放置內置零件于燃油箱內部，最后中間模退出，燃油箱模具再次閉合進行最終高壓吹塑成型。

基于上述塑料燃油箱兩片吹塑成型工藝特點，可以在吹塑過程中，放置若干內置立柱于燃油箱內部，連接燃油箱本體上下表面，從而增強其結構強度。

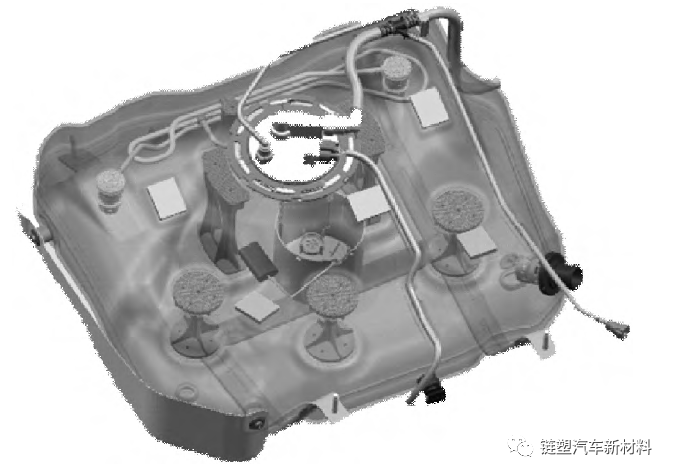

PHEV高壓塑料燃油箱結構

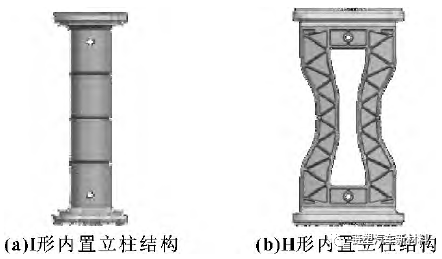

為了保證內置立柱與燃油箱本體之間能夠有效連接且能承受燃油箱內部壓力，內置立柱一般有兩種材料組成，立柱兩端采用與燃油箱本體相同的材料HDPE，而立柱中部則選擇高強度的PPA材料，二者通過端部包膠方式實現連接。同時在立柱HDPE材料端面設置若干細小麻點，其在吹塑過程中與燃油箱內表面發生接觸并融化，從而使內置立柱與燃油箱本體融合成一體。根據燃油箱本體結構特點，設計兩種內置立柱結構: H形立柱和 I形立柱，H形立柱主要布置在油泵周邊區域，而I形立柱則布置在燃油箱本體其他區域。

注：部分來源《插電式混合動力汽車高壓塑料燃油箱設計》呂昊
