現(xiàn)在尼龍PA塑料用量越來越大，如果用基礎(chǔ)的樹脂的話，不能滿足其要求。那什么是尼龍PA塑料呢？

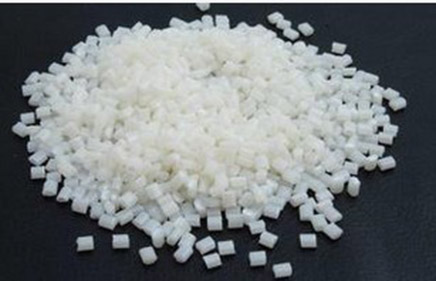

     改性尼龍塑料是以尼龍原料為基料，加以改變其物理性質(zhì)而形成的顆粒狀產(chǎn)品。如：增強尼龍，增韌尼龍，耐磨尼龍，無鹵阻燃尼龍，導(dǎo)電尼龍，阻燃尼龍等。

     尼龍改性的作用：由于PA強極性的特點，吸濕性強，尺寸穩(wěn)定性差，但可以通過改性來改善。

    1. 阻燃尼龍PA改性塑料

     由于在尼龍PA塑料中加入了阻燃劑，大部分阻燃劑在高溫下易分解，釋放出酸性物質(zhì)，對金屬具有腐蝕作用，因此，塑化元件(螺桿、過膠頭、過膠圈、過膠墊圈、法蘭等)需鍍硬鉻處理。工藝方面，盡量控制機筒溫度不能過高，注射速度不能太快，以避免因膠料溫度過高而分解引起制品變色和力學(xué)性能下降。

     2. 耐候PA改性塑料

     在尼龍中PA塑料加入了碳黑等吸收紫外線的助劑，這些對尼龍的自潤滑性和對金屬的磨損大大增強，成型加工時會影響下料和磨損機件。因此，需要采用進料能力強及耐磨性高的螺桿、機筒、過膠頭、過膠圈、過膠墊圈組合。

     3. 透明尼龍PA改性塑料

     具有良好的拉伸強度、耐沖擊強度、剛性、耐磨性、耐化學(xué)性、表面硬度等性能，透光率高，與光學(xué)玻璃相近，加工溫度為300--315 ℃，成型加工時，需嚴格控制機筒溫度，熔體溫度太高會因降解而導(dǎo)致制品變色，溫度太低會因塑化不良而影響制品的透明度。模具溫度盡量取低些，模具溫度高會因結(jié)晶而使制品的透明度降低。
