尼龍的品種很多，主要有PA6、PA66、PA610、PA11、PA12、PA1010、PA612、PA46、PA6T、PA9T、MXD-6芳香醯胺等.以PA6、PA66、PA610、PA11、PA12最為常用。

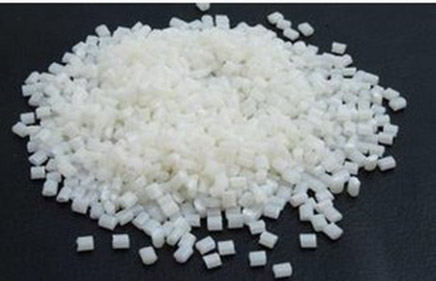

     尼龍類工程塑料外觀上都呈現(xiàn)為角質(zhì)、韌性、表層光亮、白色（或乳白色）或微黃色、透明或半透明的結(jié)晶性樹脂，它容易被著成任一種顏色。作為工程塑料的尼龍分子量一般為1.5-3萬。它們的密度均稍大于1，密度：1.14-1.15g／cm3。拉伸強度：＞ 60．0MPa。伸長率：＞ 30%。彎曲強度：90.0MPa 。缺口沖擊強度：(kJ／m2) ＞ 5。

     尼龍性能的主要優(yōu)點：

     1.機械強度高，韌性好，有較高的抗拉、抗壓強度。比拉伸強度高于金屬，比壓縮強度與金屬不相上下，但它的剛性不及金屬?？估瓘姸冉咏谇姸?，比ABS高一倍多。對沖擊、應(yīng)力振動的吸收能力強，沖擊強度比一般塑料高了許多，并優(yōu)于縮醛樹脂。

     2. 耐疲勞性能突出，制件經(jīng)多次反復(fù)屈折仍能保持原有機械強度。常見的自動扶梯扶手、新型的自行車塑料輪圈等周期性疲勞作用極明顯的場合經(jīng)常應(yīng)用PA。

     3.軟化點高，耐熱(如尼龍46等,高結(jié)晶性尼龍的熱變形溫度高,可在150度下長期使用.PA66經(jīng)過玻璃纖維增強以后,其熱變形溫度達到250度以上).

     4. 表面光滑，摩擦系數(shù)小，耐磨。作活動機械構(gòu)件時有自潤滑性，噪聲低，在摩擦作用不太高時可不加潤滑劑使用；如果確實需要用潤滑劑以減輕摩擦或幫助散熱，則水油、油脂等都可選擇。從而,做為傳動部件其使用壽命長.

     5. 耐腐蝕，十分耐堿和大多數(shù)鹽液，還耐弱酸、機油、汽油，耐芳烴類化合物和一般溶劑，，對芳香族化合物呈惰性，但不耐強酸和氧化劑。能抵御汽油、油、脂肪、酒精、弱堿等的侵蝕和有很好的抗老化能力。可作潤滑油、燃料等的包裝材料。

     6. 有自熄性，無毒，無臭，耐候性好,對生物侵蝕呈惰性，有良好的抗菌、抗霉能力。

     7. 有優(yōu)良的電氣性能。電絕緣性好,尼龍的體積電阻很高,耐擊穿電壓高,在干燥環(huán)境下，可作工頻絕緣材料，即使在高濕環(huán)境下仍具有較好的電絕緣性。

     8. 制件重量輕、易染色、易成型。因有較低的熔融粘度，能快速流動。易于充模，充模后凝固點高，能快速定型，故成型周期短，生產(chǎn)效率高。

     尼龍性能的主要缺點

     1. 易吸水。吸水性大，飽和水可以達到3%以上.一定的程度上影響尺寸穩(wěn)定性和電性能，特別是薄壁件增厚影響較大；吸水亦會大大降低塑料的機械強度。在選材時，應(yīng)顧及使用環(huán)境及與別的元件的配合精度的影響。纖維增強可降低樹脂吸水率，使其能在高溫、高濕下工作。尼龍與玻璃纖維親合性十分良好。常用于制作梳子、牙刷、衣鉤、扇骨、網(wǎng)袋繩、水果外包裝袋等等。無毒性，但不可長期與酸堿接觸。值得注意的是,加入玻纖后,尼龍的抗拉強度可提高2 倍左右,耐溫能力也相應(yīng)得到提高.

     2. 耐光性較差。在長期偏高溫環(huán)境下會與空氣中的氧發(fā)生氧化作用,開始時顏色變褐，繼面破碎開裂。

     3. 注塑技術(shù)要求較嚴(yán)：微量水分的存在都會對成型質(zhì)量造成很大損害;因熱膨脹作用使制品尺寸穩(wěn)定性較難控制；制品中尖角的存在會導(dǎo)致應(yīng)力集中而降低機械強度；壁厚如果不均勻會導(dǎo)致制件的扭曲、變形；制件后加工時設(shè)備精度要求高。

     4. 會吸收水、醇而溶脹，不耐強酸及氧化劑，不能作耐酸材料使用。

     成型及后處理

     除透明尼龍外，其它尼龍都屬于結(jié)晶性塑料，有較高的熔點，熔融溫度范圍較窄，熱穩(wěn)定性不好。PA較易吸濕，潮濕的尼龍在成型過程中，表現(xiàn)為粘度急劇下降并混有氣泡制品表面出現(xiàn)銀絲，所得制品機械強度下降，所以加工前材料必需干燥處理，可在80～110℃干燥6小時，成型時允許含水量尼龍6和尼龍66為 0.1%，尼龍11為0.15%，尼龍610為0.1%～0.15%，最高不得超過0.2%。注意，PA類塑料在90℃以上干燥易引起變色。

     PA流動性好，易溢料，宜用自鎖時噴嘴，并應(yīng)加熱。同時由于溶體冷凝速度快，應(yīng)防止物料阻塞噴嘴、流道、澆口等引起制品不足現(xiàn)象。模具溢邊值0.03，而且熔體粘度對溫度和剪切力變化都比較敏感，但對溫度更加敏感，降低熔體粘度先從料筒溫度入手。成型收縮范圍及收縮率大，方向性明顯，易發(fā)生縮孔，變形等。

     PA再生料的使用最好不超過三次，以免引起制品變色或機械物理性能的急劇下降，應(yīng)用量應(yīng)控制在25%以下，過多會引起工藝條件的波動，再生料與新料混合必須進行干燥。

     開機時應(yīng)首先開啟噴嘴溫度，然后再給料筒加溫，當(dāng)噴嘴阻塞時，切忌面對噴孔，以防料筒內(nèi)的溶體因壓力聚集而突然釋放，發(fā)生危險。在停機時要清空螺桿，防止下次生產(chǎn)時，扭斷螺桿。

     使用少量的脫模劑有時對氣泡等缺陷有改善和消除的作用。尼龍制品的脫模劑可選用硬脂酸鋅和白油等，也可以混合成糊狀使用，使用時必須量少而均勻，以免造成制品表面缺陷。

     尼龍制品的后處理是為了防止和消除制品中的殘留應(yīng)力或因吸濕作用所引起的尺寸變化。后處理方法有熱處理法和調(diào)濕法兩種。

     a). 熱處理常用方法在礦物油、甘油、液體石蠟等高沸點液體中，熱處理溫度應(yīng)高于使用溫度10～20℃，處理時間視制品壁厚而異，厚度在3mm以下為10～15 分鐘，厚度為3～6mm時間為15～30分鐘，經(jīng)熱處理的制品應(yīng)注意緩慢冷卻至室溫，以防止驟冷引起制品中應(yīng)力重新生成。

     b). .調(diào)濕處理調(diào)濕處理主要是對使用環(huán)境濕度較大的制品而進行的，其辦法有兩種：一沸水調(diào)濕法，二醋酸鉀水溶液調(diào)濕法（醋酸鉀與水的比例為1.25:1,沸點 121℃）,沸水調(diào)濕法簡便,只要將制品放置在濕度為65%的環(huán)境下,使其達到平衡吸濕量即可,但時間較長,而醋酸鉀水溶液調(diào)濕法的處理溫度為 80～100℃醋酸鉀水溶液調(diào)濕法,處理時間主要取決制品壁厚,當(dāng)壁厚為1.5mm時約2小時,3mm為8小時,6mm為16～18小時。
