簡析玻纖增強(qiáng)尼龍的主要控制因素有哪些？

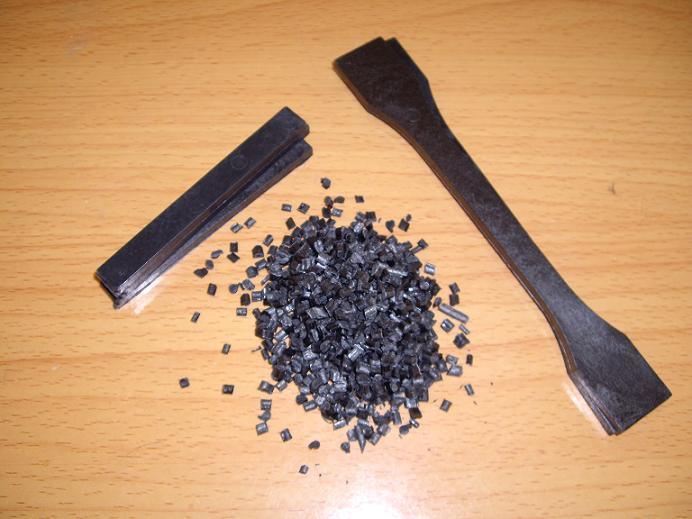

     簡析玻纖增強(qiáng)尼龍的主要控制因素有哪些？     1.共混溫度對(duì)增強(qiáng)PA的影響 擠出溫度太低，玻纖的包覆效果差，往往會(huì) 出現(xiàn)玻纖外露現(xiàn)象，帶條表面粗糙，無光澤，顆粒疏松，脆性大，產(chǎn)品沖擊強(qiáng)度底，擠出溫度太高，則易造成PA的熱氧化分解產(chǎn)品力學(xué)性能下降，外觀變黃，甚至變成灰色共混擠出溫度選擇的原則是控制在略高于基料熔點(diǎn)的溫度范圍內(nèi)，在實(shí)際操作過程中可根據(jù)玻纖入口融體流動(dòng)狀況來確定熔融區(qū)溫度，根據(jù)擠出帶條光澤度來確定計(jì)量段，壓縮段各區(qū)溫度。
     2.螺桿轉(zhuǎn)速對(duì)增強(qiáng)PA性能的影響 螺桿轉(zhuǎn)速太低時(shí)，螺桿的剪切作用小導(dǎo)致玻纖分散不勻，物料不能得到充分的塑化與混合，使得增強(qiáng)PA性能不均，螺桿轉(zhuǎn)速太高時(shí)，其剪切混合作用增強(qiáng)，但由于螺桿的高速轉(zhuǎn)動(dòng)會(huì)產(chǎn)生很大的摩擦熱，導(dǎo)致螺桿溫度過高而使其基料及部分助劑產(chǎn)生熱分解，影響產(chǎn)品質(zhì)量，一般低玻纖含量時(shí)可適度提高轉(zhuǎn)速，對(duì)于阻燃增強(qiáng)由于阻燃劑容易產(chǎn)生熱分解，宜采用低轉(zhuǎn)速。     3.偶聯(lián)劑的用量對(duì)缺口沖擊的影響，缺口沖擊強(qiáng)度隨偶聯(lián)劑用量的增加而增加。
     4.玻纖的表面水在熔融擠出過程中將使PA產(chǎn)生水解反應(yīng)，導(dǎo)致PA降解， 從而降低增強(qiáng)PA的力學(xué)性能。
     5.玻纖的直徑一般控制在10~20微米 。
     6.玻纖的長度一般控制在0.2~0.3毫米為最好，從理論上講，玻纖長度越長 其增強(qiáng)效果越好，但將帶來制品表面粗糙，以及翹曲等問題。玻纖的長度與其原始長度無關(guān)，而與螺桿組合結(jié)構(gòu)及轉(zhuǎn)速有關(guān)。

關(guān)于簡析玻纖增強(qiáng)尼龍的主要控制因素有哪些？的信息，如果你有相關(guān)材料的需求或者技術(shù)問題，請(qǐng)撥打免費(fèi)電話：4008-118-928 與我們溝通交流，技術(shù)手機(jī)同微信：18621317168 誠摯歡迎您的來電！
