尼龍改性在注塑過程中的應(yīng)用

     尼龍改性在注塑過程中的應(yīng)用

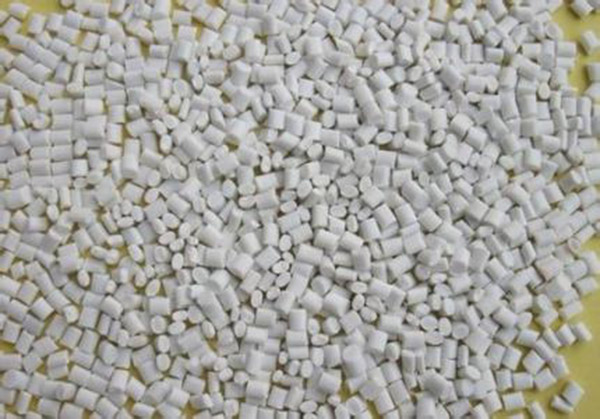

     PA改性料
     由于PA強(qiáng)極性的特點(diǎn)，吸濕性強(qiáng)，尺寸穩(wěn)定性差，但可以通過改性來改善。     1. 玻璃纖維增強(qiáng)PA
     在PA 加入30% 的玻璃纖維，PA 的力學(xué)性能、尺寸穩(wěn)定性、耐熱性、耐老化性能有明顯提高，耐疲勞強(qiáng)度是未增強(qiáng)的2.5 倍。玻璃纖維增強(qiáng)PA 的成型工藝與未增強(qiáng)時(shí)大致相同，但因流動(dòng)較增強(qiáng)前差，所以注射壓力和注射速度要適當(dāng)提高，機(jī)筒溫度提高10-40℃。由于玻纖在注塑過程中會(huì)沿流動(dòng)方向取向，引起力學(xué)性能和收縮率在取向方向上增強(qiáng)，導(dǎo)致制品變形翹曲，因此，模具設(shè)計(jì)時(shí)，澆口的位置、形狀要合理，工藝上可以提高模具的溫度，制品取出后放入熱水中讓其緩慢冷卻。另外，加入玻纖的比例越大，其對(duì)注塑機(jī)的塑化元件的磨損越大，最好是采用雙金屬螺桿、機(jī)筒。
     2. 阻燃PA
     由于在PA中加入了阻燃劑，大部分阻燃劑在高溫下易分解，釋放出酸性物質(zhì)，對(duì)金屬具有腐蝕作用，因此，塑化元件（螺桿、過膠頭、過膠圈、過膠墊圈、法蘭等）需鍍硬鉻處理。工藝方面，盡量控制機(jī)筒溫度不能過高，注射速度不能太快，以避免因膠料溫度過高而分解引起制品變色和力學(xué)性能下降。
     3. 透明PA
具有良好的拉伸強(qiáng)度、耐沖擊強(qiáng)度、剛性、耐磨性、耐化學(xué)性、表面硬度等性能，透光率高，與光學(xué)玻璃相近，加工溫度為300--315 ℃，成型加工時(shí)，需嚴(yán)格控制機(jī)筒溫度，熔體溫度太高會(huì)因降解而導(dǎo)致制品變色，溫度太低會(huì)因塑化不良而影響制品的透明度。模具溫度盡量取低些，模具溫度高會(huì)因結(jié)晶而使制品的透明度降低。
     4. 耐候PA
    在PA 中加入了碳黑等吸收紫外線的助劑，這些對(duì)PA的自潤(rùn)滑性和對(duì)金屬的磨損大大增強(qiáng)，成型加工時(shí)會(huì)影響下料和磨損機(jī)件。因此，需要采用進(jìn)料能力強(qiáng)及耐磨性高的螺桿、機(jī)筒、過膠頭、過膠圈、過膠墊圈組合。

關(guān)于尼龍改性在注塑過程中的應(yīng)用的信息，如果你有相關(guān)材料的需求或者技術(shù)問題，請(qǐng)撥打免費(fèi)電話：4008-118-928 與我們溝通交流，技術(shù)手機(jī)同微信：18621317168 誠(chéng)摯歡迎您的來電！
