pa6改性尼龍材料產(chǎn)品的加工條件

2023-07-12 17:12:13 點擊數(shù)：來源：http://www.game5050.net

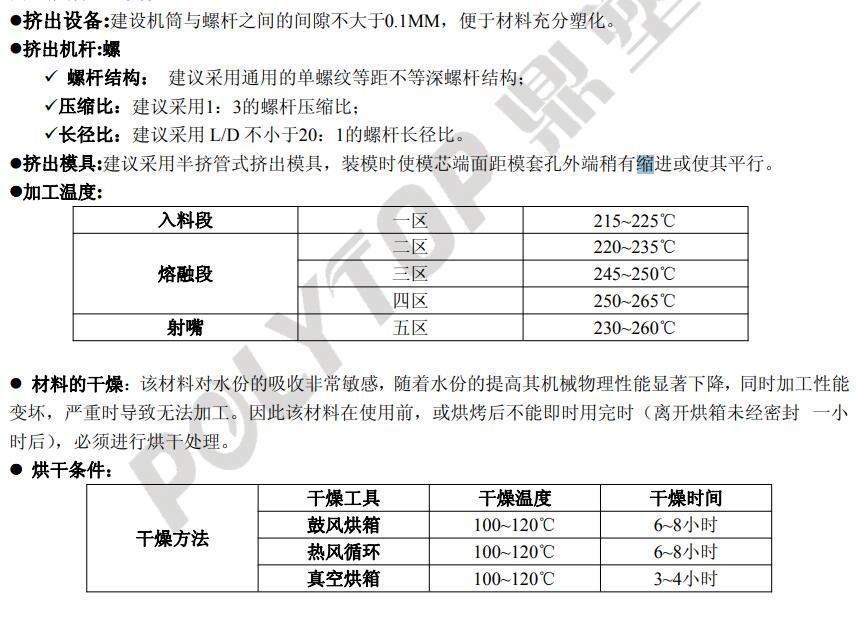

pa6改性尼龍材料產(chǎn)品的加工條件:

干燥處理

改性尼龍材料容易吸收水分，因此比力加工前的干燥特別要注意。如果材料是用防水材料包裝供應的，則容器應保持密閉。如果濕度大于0.2%，建議在80°CL以上的熱干燥空氣中干燥3～4小時。如果材料已經(jīng)在空氣中暴露超過8小時。建議進行105°C，1～2個小時以上的真空烘干，最好使用除濕干燥機。

模具溫度

PA6:80-90°C，模具溫度很顯著的影響結(jié)晶度，而結(jié)晶度又影響著塑件的機械特性。

對于薄壁的，流程較長的塑件也建議施用較高的模具溫度。增大模具溫度也可以提升塑件的強度和剛度，但卻降低了韌性。如果o厚大于3mm，建議使用20～40°C的低溫模具。對于玻璃強材料模臧溫度應大于80°C。

熔化溫度

PA6:230～280C，對于增強品種為250～280°C。

注射壓力

一般在750～1250bar之間（取決于材料和產(chǎn)品設計）。

注射速度

高速（對增強型材料要稍微降低）
