不同組分的玻纖對增強(qiáng)PA1010性能有何影響？

不同組分的玻纖對增強(qiáng) PA1010 性能的影響 PA1010 屬于長碳鏈生物基尼龍，特點(diǎn)：吸水率低、韌性好、耐低溫、耐化學(xué)、尺寸穩(wěn)定。玻纖增強(qiáng)后，剛性、強(qiáng)度、耐熱、尺寸穩(wěn)定性大幅提升，同時保留低吸水、耐低溫的優(yōu)勢。

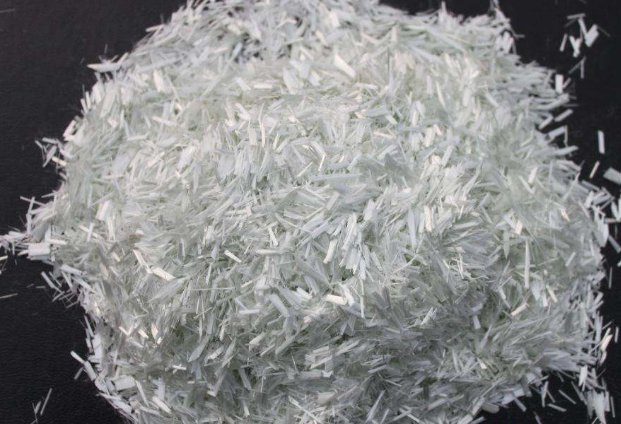

一、玻纖含量對 PA1010 性能的影響規(guī)律
1. 力學(xué)性能
    拉伸強(qiáng)度、彎曲強(qiáng)度、彎曲模量
    隨玻纖含量升高明顯提高，10%～50% 范圍內(nèi)基本呈線性上升。
    缺口沖擊強(qiáng)度
    隨玻纖增加逐步下降，但因 PA1010 基體韌性好，同含量下沖擊優(yōu)于 PA6、PA66。
    斷裂伸長率
    大幅下降，從純樹脂的高伸長變?yōu)榇嘈詳嗔选?br />
2. 熱性能
    熱變形溫度 HDT顯著提高：
    純 PA1010 不高；30% GF 可達(dá) 210～220℃ 左右；50% GF 更高。
    耐蠕變性、耐熱穩(wěn)定性明顯提升。

3. 吸水率與尺寸穩(wěn)定性
    純 PA1010 吸水率遠(yuǎn)低于 PA6、PA66；
    加入玻纖后吸水率進(jìn)一步降低，尺寸穩(wěn)定性更強(qiáng)；
    成型收縮率大幅下降，高玻纖可實(shí)現(xiàn)低收縮、高精度、低翹曲。

4. 加工與外觀
    流動性隨玻纖增加變差，高玻纖填充更困難；
    易出現(xiàn)浮纖、熔接痕、表面光澤下降；
    密度、磨模性上升。

二、常用玻纖含量區(qū)間對比

10%～20% GF
    韌性好、耐低溫、尺寸穩(wěn)定、外觀較好
    強(qiáng)度、剛性提升有限
    適用：薄壁件、外觀件、低應(yīng)力精密結(jié)構(gòu)件

30% GF（主流最優(yōu)）
    強(qiáng)度、剛性、尺寸穩(wěn)定性、韌性、加工性最佳平衡
    行業(yè)標(biāo)準(zhǔn)配比
    適用：汽車部件、電子連接器、精密結(jié)構(gòu)件、耐低溫結(jié)構(gòu)件

40%～50% GF
    超高剛性、高強(qiáng)度、極低收縮、高耐熱
    脆性增大、流動性差、外觀一般
    適用：高溫、高負(fù)荷、高精度結(jié)構(gòu)件

三、簡要總結(jié)

    PA1010 + GF：低吸水 + 高尺寸穩(wěn)定 + 耐低溫 + 高強(qiáng)度剛性
    玻纖越高：越強(qiáng)、越剛、越耐熱、越穩(wěn)定，但越脆、越難加工、外觀越差
    常規(guī)首選：30% 玻纖增強(qiáng) PA1010

關(guān)于不同組分的玻纖對增強(qiáng)PA1010性能有何影響？的信息，如果你有相關(guān)材料的需求或者技術(shù)問題，請撥打免費(fèi)電話：4008-118-928 與我們溝通交流，技術(shù)手機(jī)同微信：18621317168 誠摯歡迎您的來電！
